Specifications

SMC VBA Booster Regulator VBA40A-04GN
1.Can increase the factory air a maximum of 200 %
2.power supply not required

----- SMC VBA Booster Regulator VBA40A-04GN -----

SMC VBA Booster Regulator VBA40A-04GN

Feature

Can increase the factory air a maximum of 200 %, power supply not required.
Possible to get a maximum of double pressure by connecting air with a
factory line. (VBA11A: maximum 4 times)
Space-saving type that directly connects air tanks and booster regulators.

-Product infomation


哪些情况下可以使用SMC VBA系列增压阀?

在工厂气路中的压力,通常不高于1.0MPa。但在有些情况下,却需要少量、局部高压气体:

1)气路中个别或部分装置需要高压(比主管路压力高)

2)工厂主气路压力下降,不能保证气动装置的最低使用压力时,利用增压阀(SMC VBA)提供高压气体,维持气动装置正常工作。

3)空间狭小,不能配置大口径气缸,但输出力又必须确保。

4)气控式远距离操作,必须使用增压以弥补压力损失。

5)需要提高气液联用缸的液压力。

6)希望缩短向气罐内充气至一定压力的时间。

7)防爆氛围气中想提高压力时。

8)气缸一侧想增压时。

9)气路终端用户的装置要求各不相同的高输出力的场合。

为此,可以通过SMC VBA系列增压阀,将工厂气路中的压力增至2~4倍,但最高输出压力小于2MPa。这样做和建立高压气源相比,可节省成本和能源。

SMC VBA系列增压阀结构原理

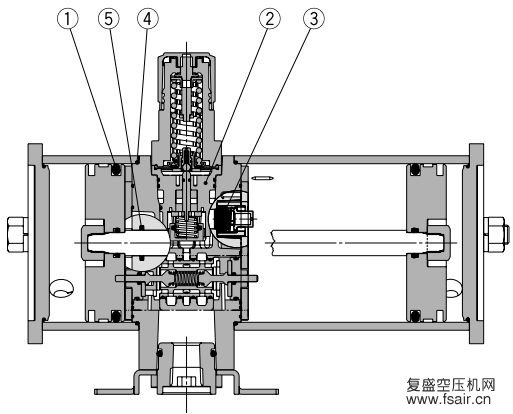

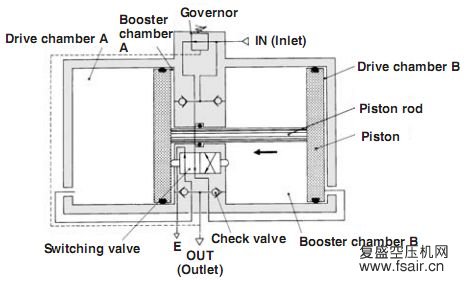

下图分别是是SMC VBA系列增压阀结构原理图和VBA系列内部结构图。

输入的气压分两路,一路打开单向阀充入小气缸的增压室A和B,另一路经调压阀及换向阀向大气缸的驱动室B充气,驱动室A排气。 这样,大活塞左移,带动小活塞也左移,小气缸B室增压,打开单向阀从出口送出高压气体。小活塞走到头,使换向阀切换,则驱动室A进气,驱动室B排气,大活 塞反向运动,增压室A增压,打开单向阀,继续从输出口送出高压气体。以上动作反复仅需,便可从出口得到连续输出的高压气体。出口压力反馈至调压阀,可以使 出口压力自动保持在某一值。当需要改变出口压力时,可调节手轮,便能得到在增压比范围内的任意设定出口压力。若出口反馈压力与调压阀的弹簧力相平衡,增压 阀就停止运转,不再输出流量。



SMC VBA系列增压阀

SMC VBA系列增压阀

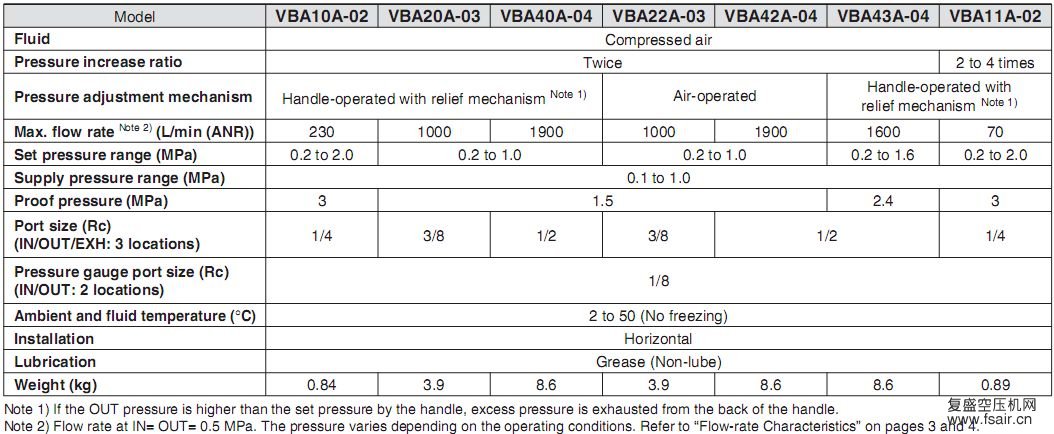

SMC VBA系列增压阀技术参数

SMC VBA系列增压阀

更多内容请参见SMC样本。

SMC VBA系列增压阀使用注意

1)增压阀出口压力超过1.0MPa,应确认管接头、气管道、气阀等的压力规格。
2)接管前,应将配管吹洗干净。
3)活塞应保持水平安装。安装螺母必须牢固。如有振动,应安装防振橡胶垫。
4)手轮操作型增压阀的出口压力的设定。出场状态,一供气便溢流,应快速向外拨调节手轮,按箭头方向回转,压力设定后,将手轮再压回。
5)手轮操作型增压阀出口压力的设定。出厂状态,一供气便溢流,应快速向外拨调节手轮,按箭头方向回转,压力设定后,将手轮再压回。不需超出设定范围。压力设定后,要让二次侧降压,可利用手轮退出(-)。再设定时,应将压力降至想设定的压力之下再进行。
6)先导压力控制型增压阀出口压力的设定。可按先导压力时出口压力的一半来设定先导压力。
7)非常情况下,要求快速排放残压,可在增压阀后设置三通阀。若设置在增压阀钱,由于单向阀存在,残压排不出。
8)一次侧压力变动大,有可能导致二次侧压力超出设定范围,应有安全对策。
9)在二次侧也有安装空气过滤器及油雾分离器的必要,因增压阀内有滑动部位,其所用气罐内表面也可能未处理,二次侧会有尘埃等流出。
10)安装油雾器,应装在二次侧,不可装在一次侧,以防积存油造成增压阀动作不良
11)作业完成,一次侧残压应释放掉。
12)增压阀排气口应单独配管,以防形成背压
13)应夹持增压阀两端搬运,绝对不要拿中间的黑色凸部手轮。
14)不要淋雨,不要阳光直射。
15)一日排放(手动式)和检查(自动式)一次冷凝水(各处)。
16)长时间处在设定状态,当增压阀切换时,从E口排气时间变长是正常现象。
17)为了缩短向气罐内充气的时间,增压阀可并联一单向阀使用。

SMC VBA系列增压阀型号列表

VBA1110-02GN VBA2-Y-13 VBA4-46 VBAT10S-V VBAT05-V
VBA1110-02N VBA2-Y-17 VBA4-46(VBA) VBAT10-V VBAT05-X3
VBA1110-F02GN VBA4100-04 VBA4-5 VBAT10-Y-2 VBAT10
VBA1111-02 VBA4100-04G VBA4-5-1 VBAT20 VBAT10A
VBA1111-02GN VBA4100-04GN VBA4-7-2 VBAT20-2 VBAT10A-V
VBA1111-02N-X27 VBA4100-04GN-X16 VBA4-8-1 VBAT20A-V VBAT10S
VBA1-23-1 VBA4100-04GN-X47 VBA4-Y-11 VBAT20S VBA4-23-1-2
VBA1-3-1 VBA4100-04GN-X50 VBA4-Y-12 VBAT20S-V VBA4-23-3
VBA1-33 VBA4100-04G-X50 VBA4-Y-13 VBAT20S-Y-2 VBA4-25-2
VBA1-52 VBA4100-04N VBA4-Y-20 VBAT20-V VBA4-26-1
VBA1-Y-10 VBA4100-04N-X4 VBA4-Y-21-3 VBAT20-Y-1 VBA4-28-4
VBA2100-03 VBA4100-WG15K168 VBA4-Y-31 VBAT20-Y-2 VBA4-29-1
VBA2100-03G VBA4-12-3 VBA4-Y-6-5 VBAT38 VBA2200-03N
VBA2100-03GN VBA4-13-1 VBA4-Y-8 VBAT38A VBA2-3
VBA2100-03N VBA4200-04 VBAT05 VBAT38-V VBA2-31-1
VBA2-13 VBA4200-04G VBAT-05 VBAT38-X91 VBA2-47
VBA2200-03 VBA4200-04GN VBAT05-1 VBAT5-Y-1 VBA2-Y-11-2
VBA2200-03G VBA4200-04N VBAT05A VBAT5-Y-2 VBA2-Y-12
VBA2200-03GN VBA4-21-1 VBAT05S VBAT-V VBAT-V1
