空压机压力开关如何安装和调整?

发布时间:2015-04-15 06:46 信息来源:复盛空压机官网 作者:复盛空压机


压力开关安装与压力调整注意事项

一  高低压型压力调整示意图


        高压型                         低压型
出厂压力设定范围: 1.0~1.2Mpa                   出厂压力设定范围: 0.5~0.7MPa或0.6~0.8M




侧视图



二  安装注意事项
1. 保证压力开关的进气接口与空气桶接头密封良好。
2. 卸荷铜管与放空阀安装时注意用力适当,避免放空阀倾斜,保证放空阀顶针与动触片的垂直,防止顶针在动作中被打弯。
(二)压力与压差调整注意事项
1. 空压机压力调整
a. 顺时针旋转压力调整螺钉,闭合和断开压力同步增大。
b. 逆时针旋转压力调整螺钉,闭合和断开压力同步减小。
2. 压差调整
a. 顺时针旋转压差调整螺钉,闭合压力不变,断开压力增大。
b. 逆时针旋转压差调整螺钉,闭合压力不变,断开压力减小。

  长期供应 压力开关 KP1 KP5 KP15 纯正品质1

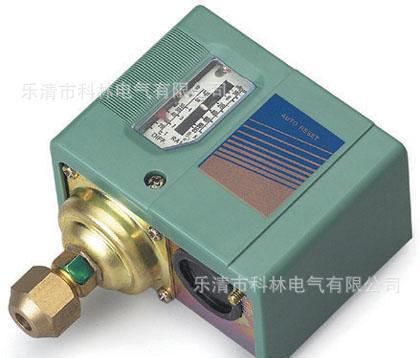

长期供应 压力开关 KP1 KP5 KP15 纯正品质3
例一:
压力由(5~7)Kg调整到(6~8)Kg,2 Kg压差不变。
调整步骤如下:
顺时针旋转压力调整螺丝将断开压力调至8 Kg即可,压差仍然不变,闭合压力会自动调整到6 Kg。
例二:
压力由(10~12)Kg调整到(8~11)Kg,压差由2 Kg增加至3 Kg。
调整步骤如下:
1. 逆时针旋转压力调整螺丝,断开压力由12Kg下降至11Kg。
2. 顺时针调整压差螺丝,将压差从(9~11)Kg的2 Kg压差调整到(9~12)Kg的3 Kg。
3. 再逆时旋转压力调整螺丝,将断开压力由12 Kg调至11 Kg,闭合压力也由9 Kg随之降到8 Kg。
4. 此时停机压力及压差已大致在所需位置,再按照上述之方法进行微调即可。
注:1. 低压压力开关压差调整范围为(2~3) Kg,空压机高压压力开关压差调整范围为(2~4) Kg。空压机压力开关的初始压差均为2 Kg,超出上述范围均会有损压力开关的正常动作。(压差螺丝请勿调小,否则非常容易烧电机和电磁开关。)
    2. 用户如需压差超出正常压力开关压差工作范围之压力开关,请向制造厂商特殊定购.
3. 粗调整时压力、压差调整螺丝最好以一圈为单位。

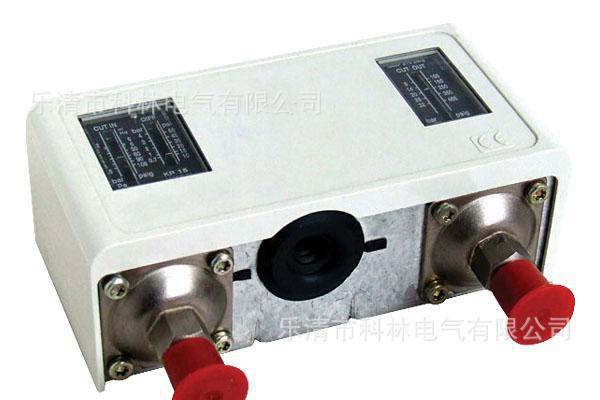

长期供应 压力开关 KP1 KP5 KP15 纯正品质2
